Смесители
Современные телевизоры имеют совмещенное гнездо “МВ” и “ДМВ” сигналов, но бывает так, что иногда надо их независимое вхождение. Смеситель телевизионного сигнала предназначен для подключения различных телевизионных антенн МВ и ДМВ диапазонов к телевизору с одним антенным всеволновым входом.

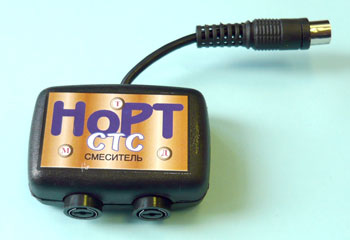

| | СТС Телевизионый смеситель предназначен для подключения раздельных телевизионных антенн МВ и ДМВ диапазонов к телевизору с одним антенным гнездом, представляющим собой "всеволновый" вход. Устанавливается непосредственно возле телевизора. |

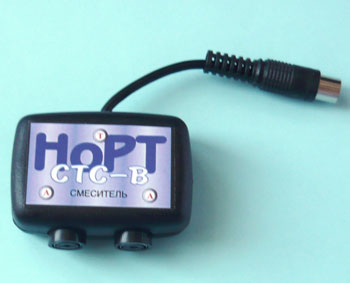

| | СТС-В Телевизионый смеситель предназначен для подключения 2 раздельных широкополосных телевизионных антенн к телевизору, с одним антенным гнездом. Устанавливается непосредственно возле телевизора. |

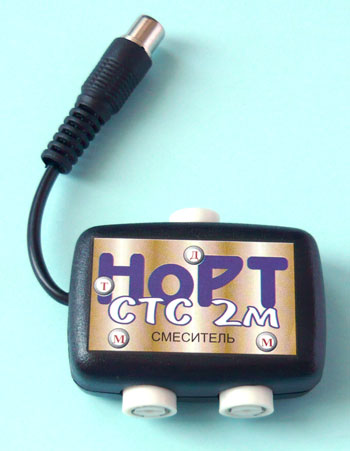

| | СТС 2М Телевизионый смеситель предназначен для подключения 2 раздельных телевизионных антенн МВ диапазона и 1 телевизионную антенну ДМВ диапазона к телевизору. Устанавливается непосредственно возле телевизора. |

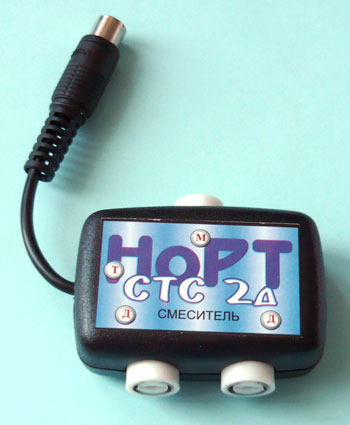

| | СТС 2Д Телевизионый смеситель предназначен для подключения 2 раздельных телевизионных антенн ДМВ диапазона и 1 телевизионной антенны МВ диапазона к телевизору. Устанавливается непосредственно возле телевизора. |

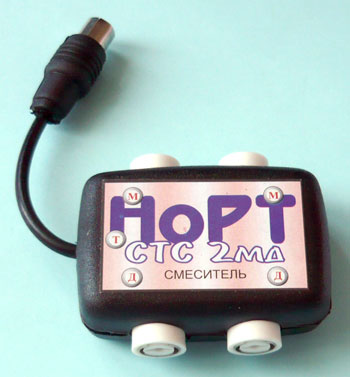

| | СТС 2МД Телевизионый смеситель предназначен для подключения 2 раздельных телевизионных антенн МВ диапазона и 2 телевизионных антенн ДМВ диапазона к телевизору. Устанавливается непосредственно возле телевизора. |
Технические характеристики
|
| Диапазон рабочих частот | Развязка между МВ и ДМВ входами, дБ | Ослабление сигнала | КСВ U входа/выхода | Волновое сопроти-вление входа/ выхода, Ом | |||
|
| на выходе смесителя, МГц | на входе МВ смесителя, МГц | на входе ДМВ смесителя, МГц | в диапазоне МВ, дБ | в диапазоне ДМВ, дБ | |||
| СТС | 40 - 900 | 40 - 240 | 470 - 900 | >25 | <0,2 | <0,5 | <1,8 | 75 |
| СТС В | 40 - 900 | 40 - 240 | 470 - 900 | >25 | <0,2 | <0,5 | <1,8 | 75 |
| СТС 2м | 40 - 900 | 40 - 240 | 470 - 900 | >25 | <0,2 | <0,5 | <1,8 | 75 |
| СТС 2д | 40 - 900 | 40 - 240 | 470 - 900 | >25 | <0,2 | <0,5 | <1,8 | 75 |
| СТС 2мд | 40 - 900 | 40 - 240 | 470 - 900 | >25 | <0,2 | <0,5 | <1,8 | 75 |
