Разветвители
Практически ни одна СКТ не обходится без разветвителей телевизионных сигналов. Под словом «разветвители» понимаются сплиттеры или направленные ответвители. Разветвители TV сигналов (РТС) служат для формирования древовидной структуры по магистралям и согласованной раздачи сигналов между потребителями (абонентами). Все РТС должны работать в выделенном диапазоне частот. Как правило, для абонентских разветвителей это диапазоны 5-862 МГц или 5-2150 МГц и выше. Чем шире рабочий диапазон разветвителя, тем больше его стоимость
Таким образом, при подключении нескольких абонентов к одной ТВ антенне нужно установить специальный телевизионный разветвитель. Наибольшей популярностью пользуются пассивные делители.
Разветвитель обеспечивает надежную развязку между присоединенными к нему телевизорами, уменьшая взаимные помехи при их совместной работе
|

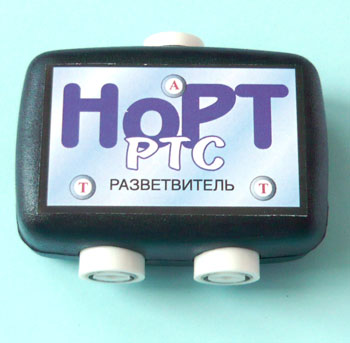

| РТС Телевизионый разветвитель предназначен для подключения 2 телевизоров к одной телевизионной антенне или абонентскому отводу сети коллективного приема телевидения. Устанавливается в любом удобном для разветвления месте. |
|

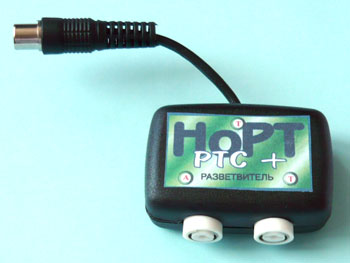

| РТС+ Телевизионый разветвитель предназначен для подключения 2 телевизионных к одной телевизионной антенне или абонентскому отводу сети коллективного приема телевидения. Устанавливается непосредственно возле одного из двух телевизоров. |
|

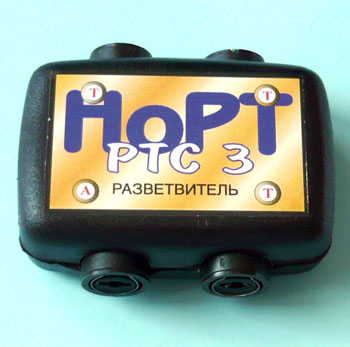

| РТС 3 Телевизионый разветвитель предназначен для подключения 3 телевизоров к одной телевизионной антенне или абонентскому отводу сети коллективного приема телевидения. Устанавливается в любом удобном для разветвления месте. |
|

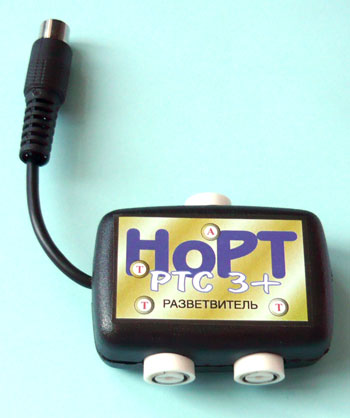

| РТС 3+ Телевизионый разветвитель предназначен для подключения 3 телевизоров к одной телевизионной антенне или абонентскому отводу сети коллективного приема телевидения. Устанавливается непосредственно возле одного из двух телевизоров. |
|

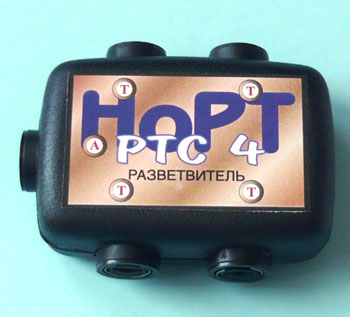

| РТС 4 Телевизионый разветвитель предназначен для подключения 4 телевизоров к одной телевизионной антенне или абонентскому отводу сети коллективного приема телевидения. Устанавливается в любом удобном для разветвления месте. |
Технические характеристики
|
| Диапазон рабочих частот, МГц | Затухание сигнала, не более дБ | Развязка между выходами, не менее дБ | КСВ по входу/ выходу, не более | Волновое сопротивление входа/ выхода, Ом | Неравно-мерность АЧХ, не более дБ |
| РТС | 40-900 | 3.5 | 25 | 2 | 75 | 2 |
| РТС+ | 40-900 | 3.5 | 25 | 2 | 75 | 2 |
| РТС3 | 40-900 | 7.0 | 25 | 2 | 75 | 2 |
| РТС3+ | 40-900 | 7.0 | 25 | 2 | 75 | 2 |
| РТС4 | 40-900 | 10.0 | 25 | 2 | 75 | 2 |
