АКТИВНЫЕ ДЕЛИТЕЛИ ТВ СИГНАЛА
Активные делители компенсирует затухание, возникающее в результате деления телевизионного сигнала и в результате прохождения сигнала по кабелю, во всем телевизионном диапазоне (1...69 каналы).
|
| АД2 Активный делитель предназначен для подключения 2-х телевизоров к одной наружной антенне или абонетскому отводу сети коллективного приема. |

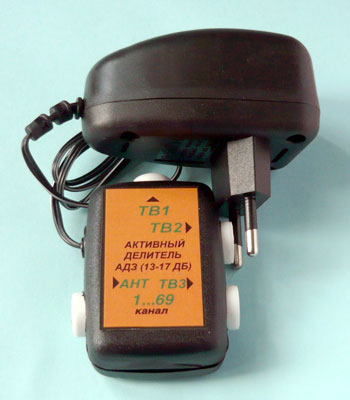

| | АД3 Активный делитель предназначен для подключения 3-х телевизоров к одной наружной антенне или абонетскому отводу сети коллективного приема |
Технические характеристики
|
| Диапазон рабочих частот, МГц | Коэффици-ент усиления, дБ не менее | Коэффици-ент шума, дБ не менее | КСВ по входу/ выходу, не более | Неравно-мерность АЧХ, дБ не более | Волновое сопротивление входа/выхода, Ом | Напряжение питания, В | Ток потребления, мА не более |
| АД2 | 48.5-900 | 17 | 2.5 | 2 | 2 | 75 | 12/220 | 50 |
| АД3 | 48.5-900 | 13/17 | 2.5 | 2 | 2 | 75 | 12/220 | 50 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Типовая АЧХ | Типовое включение |
|
|
|
